Дегазатор Компакт-Турбо

Категории: ,

Описание

Технические характеристики дегазатора Компакт-Турбо

Дегазатор бурового раствора “Компакт-Турбо” (далее «дегазатор») предназначен для выведения за пределы рабочего пространства емкостного блока буровой установки свободного газа, выделяющегося из буровых растворов в процессе ликвидации нефтегазопроявлений при бурении скважин на нефтяных и газоконденсатных месторождениях, в пластовом флюиде которых не содержится сероводород и другие токсичные компоненты.

Рабочая среда – буровой раствор на водной и нефтяной основе, представляющий собой суспензию с нейтральной, кислой (рН до 5,5) или щелочной (рН до 12) средой, содержащей свободные (в виде пузырьков) пластовые нетоксичные газы и выбуренную породу. Температура бурового раствора от +4 до +80°С, плотность 0,8÷2,2 г/см3, пластическая вязкость до 0,04 Па·с, статическое напряжение сдвига до 10 Па, размеры частиц твердой фазы не более 1 мм.



Показатели Значение
Номинальная пропускная способность,

– по дегазированному буровому раствору, л/с

– по газу (при н/у), л/с



80

12
Установленная мощность, кВт 25
Номинальная частота вращения рабочего колеса насоса, об/мин 980
Габаритные размеры, мм, не более:

– длина

– ширина

– высота

– высота над настилом пола



2300

1100

3100

1770
Глубина емкости для размещения насоса, мм, не менее 1350
Масса дегазатора, кг, не более 1300
Установленный срок службы, лет 5

Комплект поставки

  1. Дегазатор в комплекте 1 шт.
  2. Рукав Б-1-75-4000 ХЛ ГОСТ 5398 1 шт.
  3. Хомут Norma GBS 79-85/25 W2 1 шт.
  4. Комплект документации 1 шт.

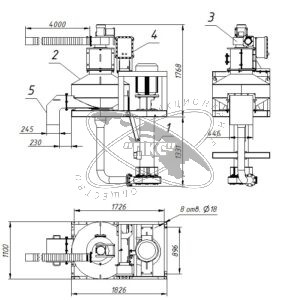

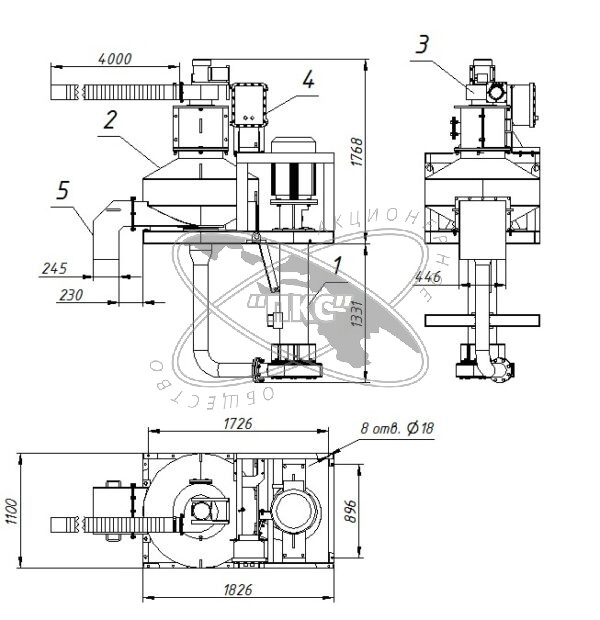

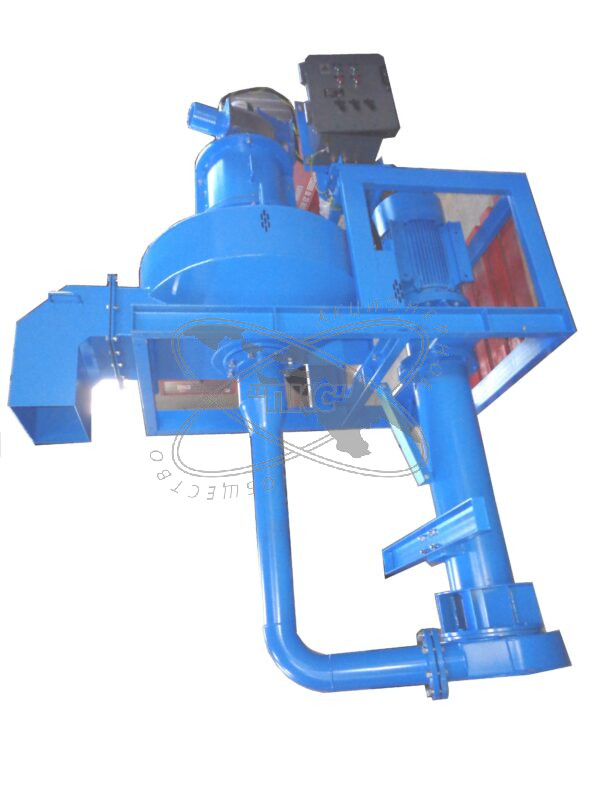

Общий вид дегазатора в рабочем положении представлен на рисунке. Он  состоит из двух основных частей: погружного центробежного насоса  1 и дегазационной камеры 2. Насос оснащен улиткой с вращающейся внутри нее крыльчаткой, установленной на длинном вертикальном валу. Привод вала осуществляется электродвигателем, соединенным с валом насоса посредством втулочно-пальцевой муфты. Насос 1 и камера 2 установлены на единой раме. Для откачки отделяющегося в дегазационной камере газа служит вентилятор 3. Выкидной патрубок насоса и входной патрубок дегазационной камеры соединены фланцевым трубопроводом. Насос погружается в жидкость в отдельном отсеке рабочей емкости. Размеры отсека не менее: длина 1300 мм, ширина 1300 мм, глубина 1350 мм. Отсек насоса устанавливается вблизи вибросит с возможностью заполнения отсека газированным буровым раствором, поступающим от вибросит и с обеспечением обратного перетока дегазированного раствора в отсек погружного насоса. На корпусе дегазационной камеры закреплен взрывозащищенный электрошкаф 4 с кнопками пуска вентилятора и двигателя насоса. Принципиальная электрическая схема дегазатора представлена на прилагаемой электросхеме. Слив дегазированного раствора происходит самотеком по сливному раструбу 5.      Регулирование расхода осуществляется на неработающем дегазаторе изменением зазора между отражательной пластиной и патрубком дегазационной камеры как это показано на рис.2. Для перемещения отражательной пластины ослабить болты и передвинуть пластину на соответствующие зубцы. Доступ к отражательной пластине осуществляется путем снятия крышки на верхней части дегазационной камеры.

Работает дегазатор следующим образом. Газированный буровой раствор сливается из вибросит  в отсек насоса дегазатора и оттуда насосом 1 (см.рис.1) нагнетается в дегазационную камеру. В дегазационной камере под действием удара потока об отражательную пластину пузырьки газа коалесцируют и отделяются от раствора. Дегазированный раствор самотеком сливается в емкость циркуляционной системы через раструб 5, а отделившийся газ вентилятором 3 откачивается в атмосферу.
